SMD + THT Fertigung

Global Components setzt konsequent auf stabile Produktionsprozesse, verbunden mit qualifizierten Mitarbeitern und dem Einsatz von modernstem Equipment. Das Ergebnis ist eine kontinuierlich hohe Qualität.

Mit unserem maßgeschneiderten Service und unserer hohen Fertigungstiefe haben wir uns auf die Produktion komplexer elektronischer Baugruppen und Systeme in kleinen und mittleren Stückzahlen spezialisiert. Die Typischen Fertigungslose bewegen sich zwischen 10 und 10.000 Stück.

Dank unseres fortschrittlichen ERP-Systems können wir den aktuellen Fertigungsstatus Ihrer Baugruppen ständig überwachen und Ihnen Echtzeit-Updates bereitstellen.

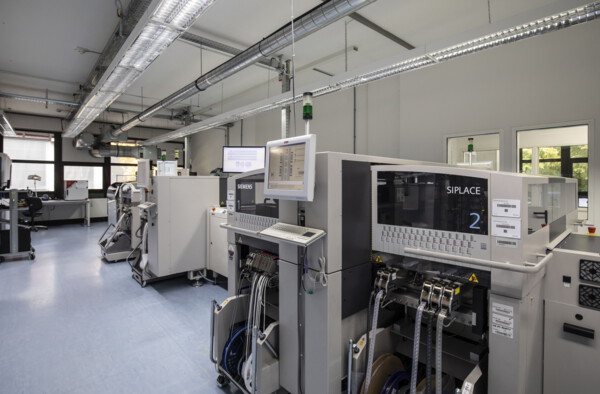

Höchste Präzision und Zuverlässigkeit

mit unseren modernen SMD Linien

Bauteilvielfalt – sicher & präzise bestückt

Wir verarbeiten eine große Bandbreite an SMD-Bauteilen – auch komplexe Gehäuseformen und kleinste Formate:

  • 01005, 0201, Chips, Finepitch

  • QFPs, LGAs, µBGAs, BGAs, Package on Package




Leiterplattenarten – flexibel, robust, thermisch leitfähig

Unsere Linien sind auf unterschiedlichste Leiterplattentypen ausgelegt:

  • FR4-Starrleiterplatten

  • Flex- und Starrflex-Leiterplatten

  • Aluminium- & Kupferkern-Leiterplatten (IMS)




Löttechnologie – modern & prozesssicher

Zwei Lötlinien mit unterschiedlicher Technologie – optimal für Ihre Anforderungen:

  • Dampfphasen-Linie
    → gleichmäßige Wärmeübertragung, besonders schonend für Bauteile

  • Reflow-Linie mit Stickstoffbegasung
    → oxidfreie Lötstellen, ideal für größere Serienfertigung



SMD-Qualitätskontrolle auf höchstem Niveau

mit unserem modernen 3D-AOI

SPI – 3D-Lotpasteninspektion vor dem Bestücken

Unsere SPI-Systeme kontrollieren die Lotpaste noch vor der Bestückung – für perfekte Voraussetzungen im gesamten weiteren Prozess.

  • Messung von Volumen und Fläche der Lotpaste

  • Kontrolle der Position & Ausrichtung der Druckstruktur

  • Früherkennung von Druckfehlern – bevor sie zu Lötfehlern werden

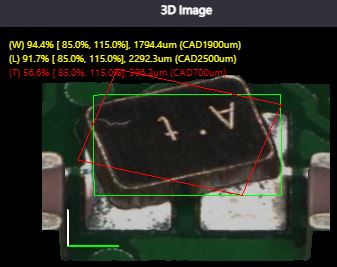

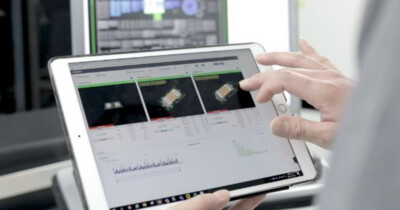

3D-AOI – automatische Inspektion nach dem Bestücken

Unsere hochauflösenden 3D-AOI-Systeme prüfen jede Baugruppe in Echtzeit – zuverlässig, präzise, dokumentiert.

  • Erkennung von fehlenden oder falsch platzierten Bauteilen

  • Prüfung von Bauteilpolarität und -lage

  • Aufdeckung typischer Lötfehler wie Brücken, offene Lötstellen, Tombstoning

  • Intelligente Fehlerklassifikation und Nacharbeitspfade

Die passende Löttechnik für jede Anforderung

Unsere THT-Lötprozesse im Überblick

Wellenlöten – effizient bei großen Stückzahlen

Ideal für Baugruppen mit hoher Packungsdichte und wiederkehrenden Layouts:

  • Hohe Durchsatzrate bei gleichbleibender Qualität

  • Wiederholgenaue Ergebnisse auch bei Serienproduktionen

  • Robuste Lösung für klassische THT-Anwendungen




Selektivlöten – präzise & bauteilschonend

Perfekt für komplexe oder teilbestückte Baugruppen, bei denen punktgenaues Löten gefragt ist:

  • Löten einzelner Pins oder Bereiche – ohne Wärmeeintrag auf die ganze Leiterplatte

  • Ideal bei dicht bestückten oder empfindlichen Komponenten

  • Wiederholbar und prozesstechnisch dokumentierbar




Handlöten – flexibel & individuell

Für Sonderlösungen, Muster oder kleine Stückzahlen:

  • Manuelle Nacharbeiten & Anpassungen an individuellen Kundenwünschen

  • Ideal für Prototypen und Kleinserien

  • Auch als ergänzende Lösung bei komplexen Baugruppen

Ihr Ansprech­partner

Herr Andreas Breu
